Gigaset N870 IP Pro System Konfiguration

    Das Gigaset N870 IP Pro ist eine skalierbare DECT-Kommunikationslösung für kleine bis grosse Unternehmensumgebungen. Das System eignet sich sowohl für den Einsatz im Büro und Homeoffice als auch für umfangreiche Multizellen-Installationen mit mehreren Basisstationen.

    Durch die flexible Multizellen-Architektur ermöglicht das N870 eine zuverlässige DECT-Abdeckung auch in grösseren und komplexeren Unternehmensumgebungen. Gespräche bleiben dabei auch beim Wechsel zwischen verschiedenen Funkbereichen stabil und unterbrechungsfrei.

    Diese Konfigurationsanleitung unterstützt Sie bei der Einrichtung und Inbetriebnahme des Systems und beschreibt die grundlegenden Schritte zur Konfiguration von Basisstationen, Mobilteilen sowie Multizellen-Umgebungen.

    Weitere Informationen zum Gigaset N870 IP Pro erhalten Sie direkt bei Gigaset oder über Ihren Distributor.

    Hersteller:  Gigaset

    1–8: Inbetriebnahme und Konfiguration des VoIP-Servers der zentralen Basisstation /DECT-Managers und Integrators
    9–12: Konfiguration der Nebenstellen und Mobilteile
    13–15: Einbindung weiterer Basisstationen zur Erweiterung der DECT-Umgebung



    Installationsanleitung Gigaset N870 IP Pro

    1. Verbinden Sie die Basisstation gemäss Bedienungsanleitung mit Ihrem Netzwerk.

    2. Wählen Sie gemäss der mitgelieferten Anleitung den Betriebsmodus für die Basisstationen aus. Die zentrale Basisstation wird als Basisstation + DECT-Manager und Integrator eingerichtet. Zur Aktivierung des Programmiermodus halten Sie die Taste auf der Vorderseite für mindestens 10 Sekunden gedrückt, bis beide LEDs erlöschen. Durch kurzes Drücken der Taste können Sie anschliessend in den Modus Basisstation + DECT-Manager und Integrator wechseln.

    Sobald LED1 blau und LED2 blau leuchten, drücken Sie die Taste erneut für 3 bis maximal 10 Sekunden. Danach wird ein Neustart des Geräts durchgeführt. Nach dem Neustart leuchtet LED1 blau und LED2 grün.

    Hinweis: Wie Sie weitere Basisstationen in einer Multizellen-Umgebung hinzufügen, wird unter Punkt 13 beschrieben.

    3. Öffnen Sie auf Ihrem PC, der sich im selben Netzwerk befindet, einen Webbrowser und geben Sie folgende Adresse ein: https://www.gigaset-config.com/ Alternativ können Sie auch die IP-Adresse der zentralen Basisstation eingeben (z. B. 192.168.1.7). Melden Sie sich anschliessend im Webinterface an. Falls die Login-Daten noch nie geändert wurden, verwenden Sie: Benutzername: admin und Passwort: admin

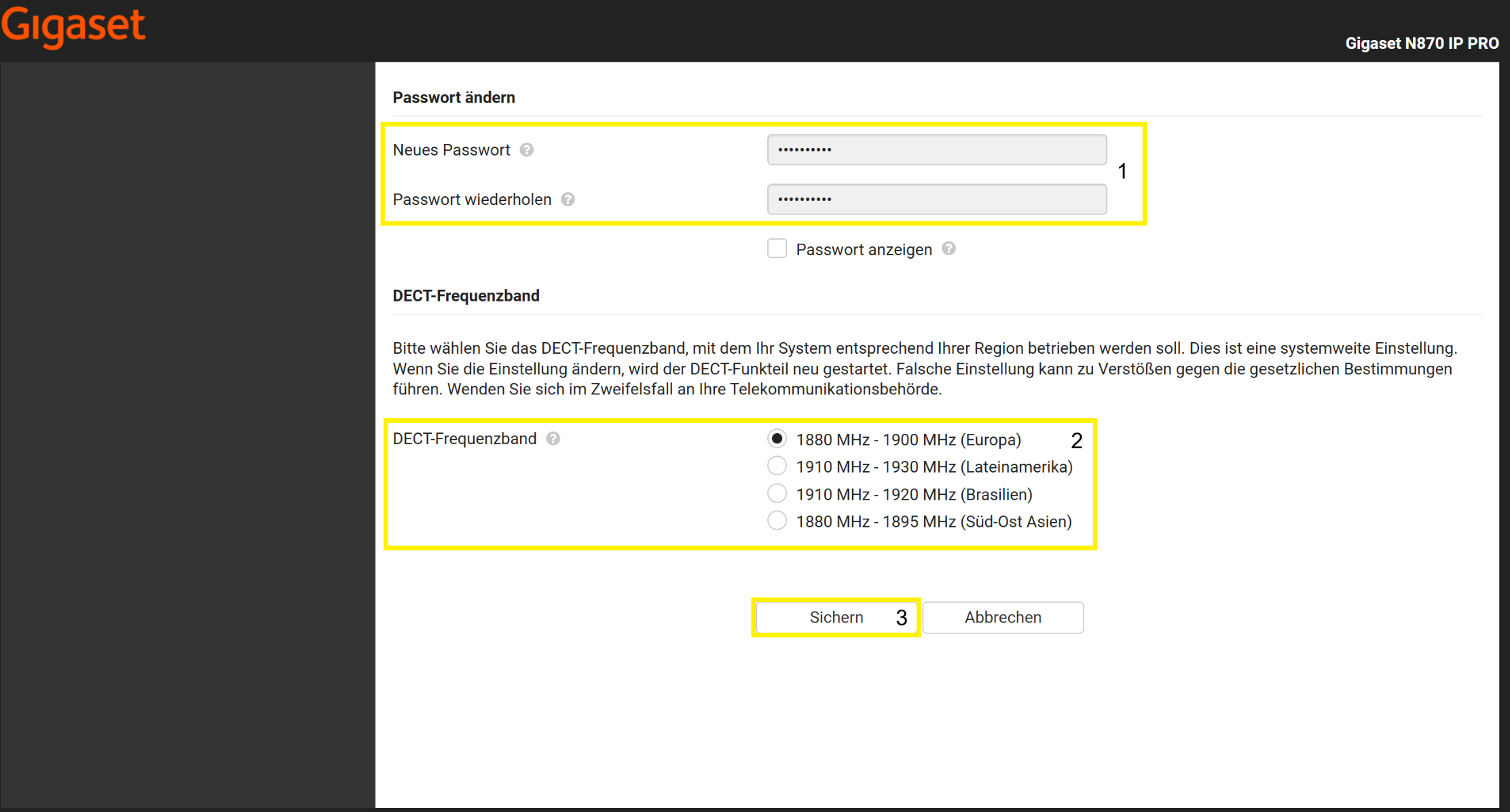

    4. Wichtig: Ändern Sie aus Sicherheitsgründen nach dem ersten Login das Passwort (1). Wählen Sie das passende DECT-Frequenzband (2) für Ihre Region aus (z. B. 1880–1900 MHz für Europa). Speichern Sie die Einstellung mit dem Button Sichern (3).

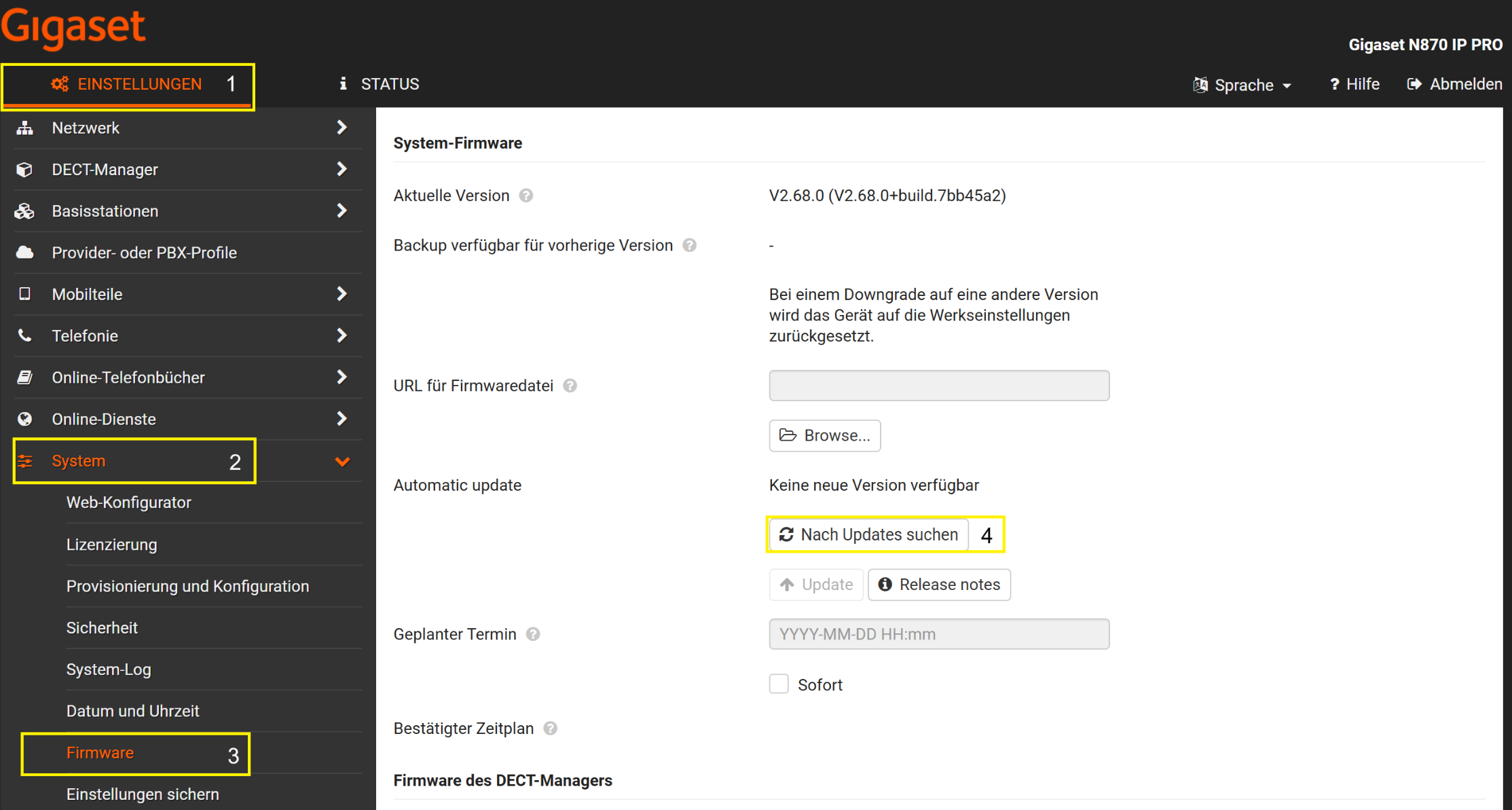

    5. Überprüfen Sie, ob auf dem Gerät die aktuellste Firmware installiert ist. Navigieren Sie dazu im Menü zu Einstellungen (1), anschliessend zu System (2) und danach zu Firmware (3). Im neu geöffneten Fenster klicken Sie auf den Button Nach Updates suchen (4). Falls ein Update verfügbar ist, installieren Sie dieses, bevor Sie mit der Konfiguration fortfahren.

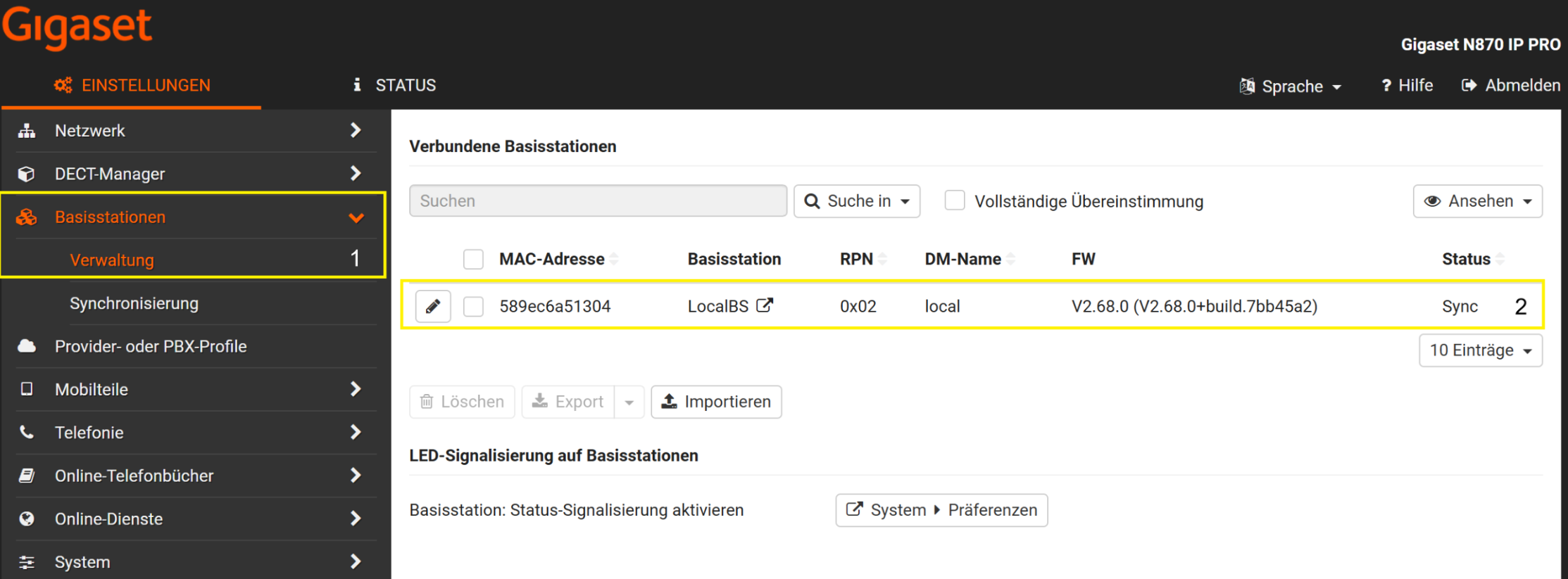

    6. Wechseln Sie nun in das Menü Basisstation und anschliessend zu Verwaltung (1). In der oberen Zeile sehen Sie, dass die zentrale Basisstation (2) bereits verbunden und synchronisiert ist.

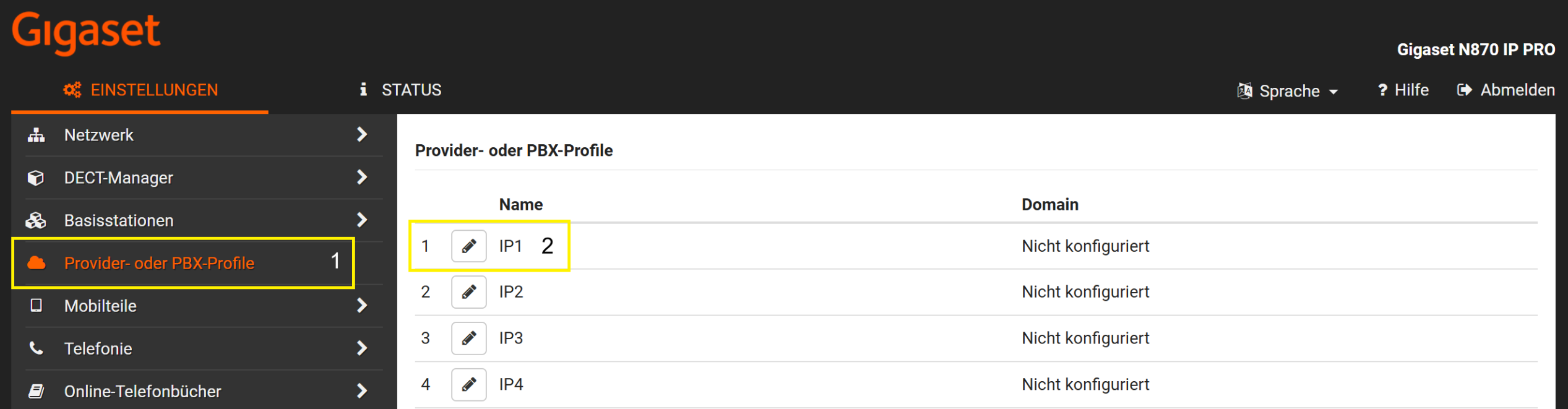

    7. Wechseln Sie nun in das Menü Provider- oder PBX-Profile (1) und klicken Sie auf das Symbol IP1 (2), damit sich ein neues Fenster öffnet, in dem Sie das Profil bearbeiten können.

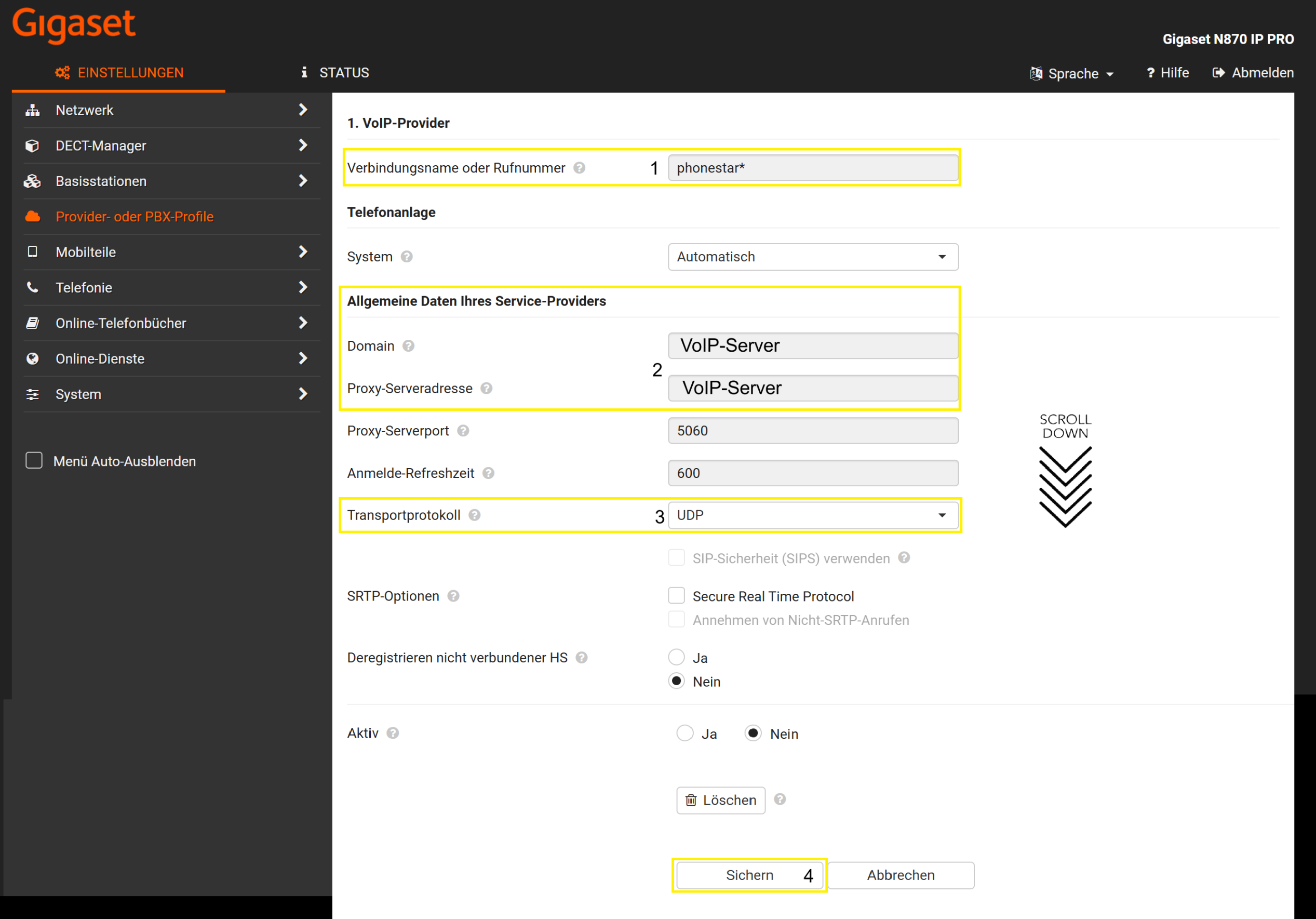

    8. Im neuen Fenster tragen Sie nun die folgenden Werte ein: Beim Feld Verbindungsname oder Rufnummer (1) geben Sie die gewünschte Bezeichnung für dieses Konto ein. (z.b phonestar*) Bei Domain und Proxy-Serveradresse (2) tragen Sie den VoIP-Server der gewünschten Nebenstelle in Ihrem phonestar* Konto ein. Stellen Sie beim Transportprotokoll (3) sicher, dass der Wert auf UDP gesetzt ist. Scrollen Sie anschliessend nach unten und bestätigen Sie Ihre Eingaben mit dem Button Sichern (4).

    WICHTIG: Die Konfigurationsdaten, also in diesem Fall den VoIP-Server, finden Sie im phonestar* Kundenportal über das Menü --> Telefonanlage --> Endgeräte --> Nebenstelle --> Konfiguration --> Button ANZEIGEN klicken. Weitere Informationen zu Nebenstellen

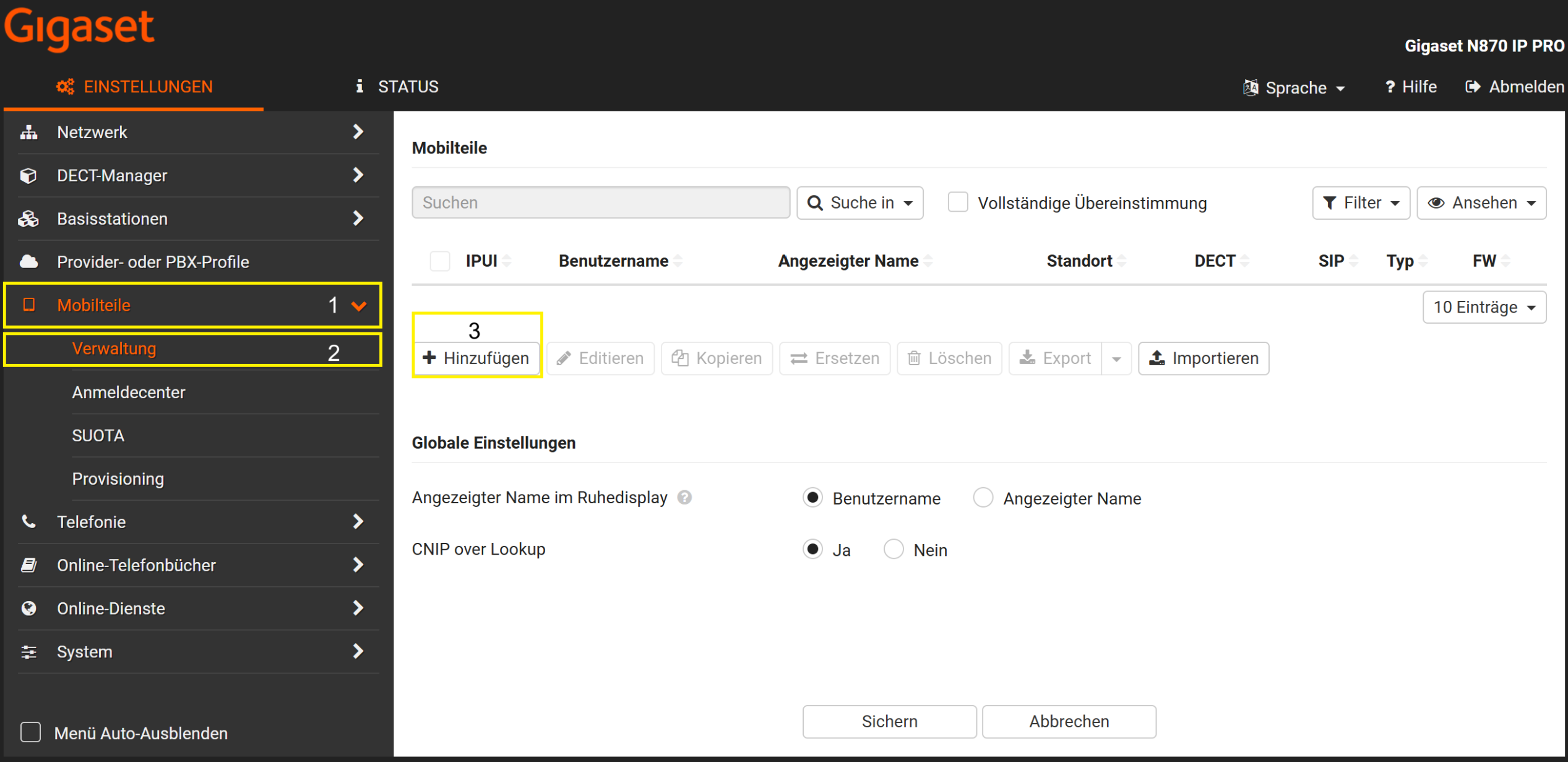

    9. Nachdem der VoIP-Server hinterlegt wurde, wird im nächsten Schritt die Nebenstelle im phonestar* Konto mit dem Mobilteil eingerichtet. Wechseln Sie dazu in den Menüpunkt Mobilteile (1) und anschliessend zu Verwaltung (2). Durch Klicken auf + Hinzufügen (3) öffnet sich ein neues Fenster. Wichtig: Verwenden Sie Pro Endgerät immer eine separate Nebenstelle.

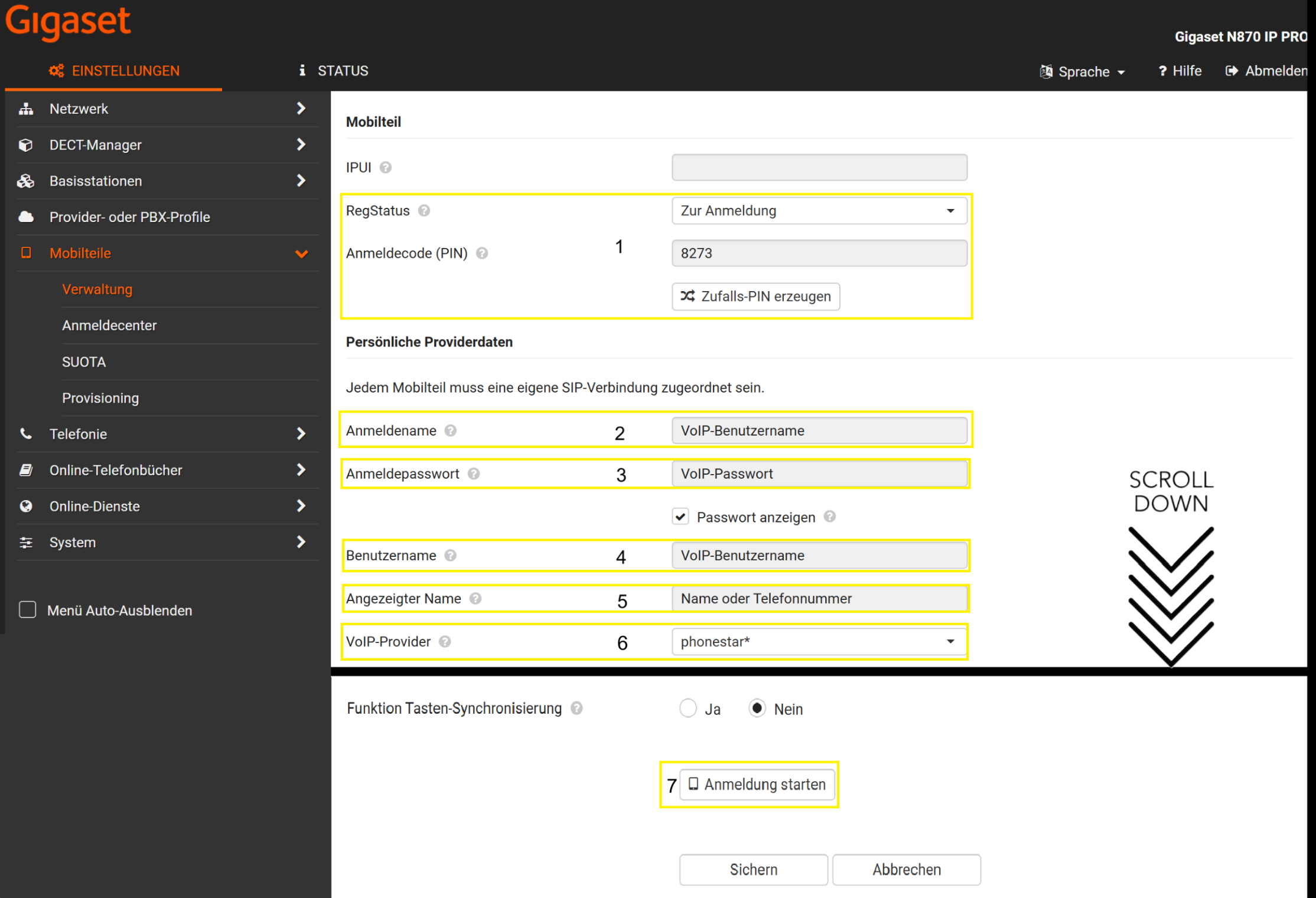

    10. Wählen Sie bei RegStatus (1) im Dropdown die Option Zur Anmeldung (1) aus und generieren Sie über den entsprechenden Button eine Zufalls-PIN (1). Diese wird am Ende des Vorgangs benötigt, um das Mobilteil zu verbinden.

    Anmeldename (2) = VoIP Benutzername (Beispiel: 1000)
    Anmeldepasswort (3) = VoIP Passwort
    Benutzername(4) = VoIP Benutzername (Beispiel: 1000)
    Angezeigter Name (5) = Individueller Name oder Telefonnummer (Beispiel: Hans Muster)
    VoIP-Provider auswählen (6) = Leitung 1. phonestar*

    WICHTIG:     Die Konfigurationsdaten finden Sie im phonestar* Kundenportal über das Menü --> Telefonanlage --> Endgeräte --> Nebenstelle --> Konfiguration --> Button ANZEIGEN klicken. Weitere Informationen zu Nebenstellen


    Scrollen Sie anschliessend nach unten und klicken Sie auf den Button Anmeldung starten (7). Nehmen Sie nun das Mobilteil zur Hand und wechseln Sie auf dem Mobilteil -> Einstellungen -> Anmeldung -> Mobilteil Anmelden um den Verbindungsmodus zu starten. Sobald das Mobilteil erkannt wurde, geben Sie den zuvor generierten PIN ein. Das Mobilteil zeigt anschliessend an, ob die Registrierung erfolgreich war.

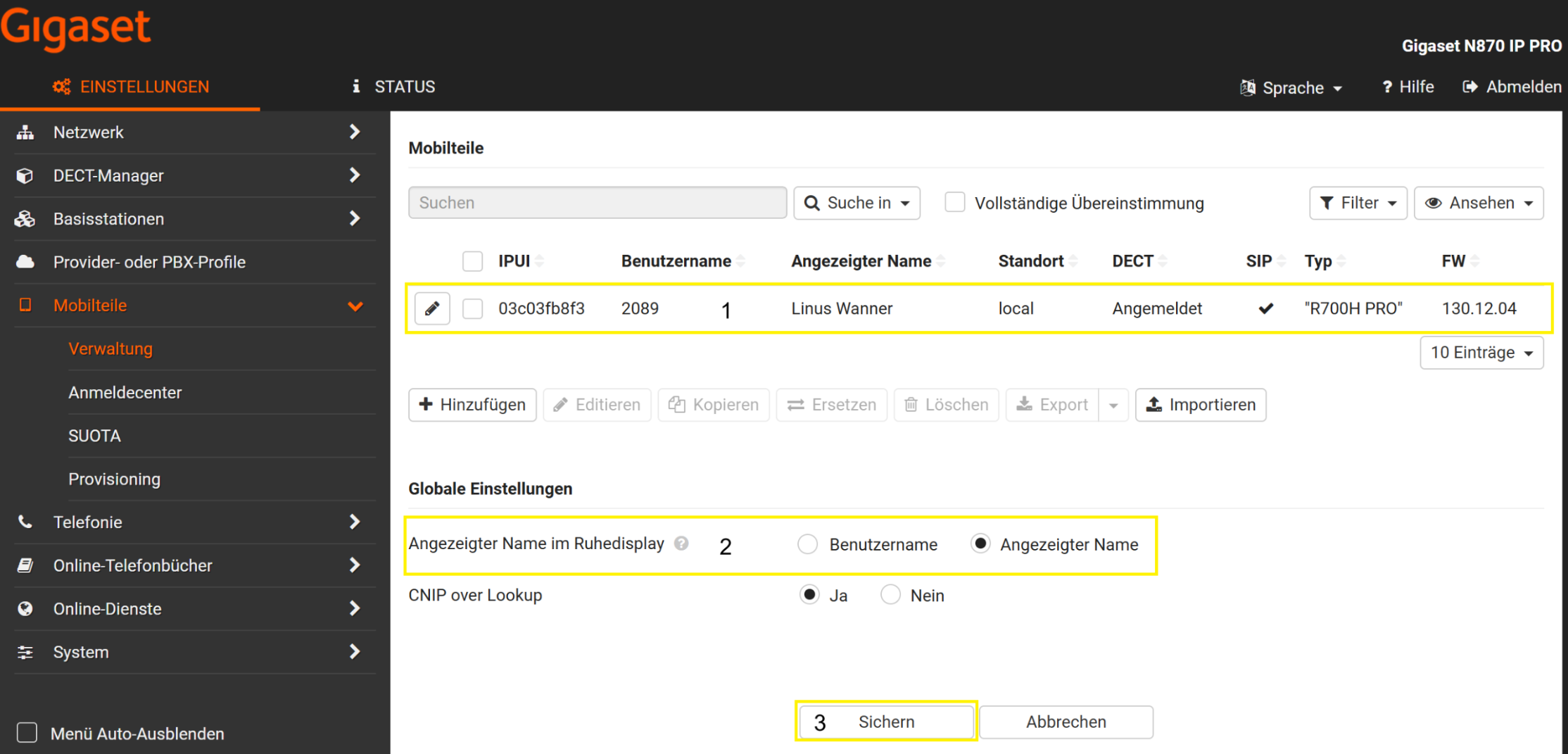

    11. Abschliessend können Sie im Menüpunkt Mobilteile → Verwaltung überprüfen, ob das Mobilteil (1) korrekt verbunden wurde.

    Unter Globale Einstellungen können Sie bei Angezeigter Name im Ruhedisplay (2) festlegen, was auf dem Display des Mobilteils angezeigt werden soll. Sie haben dabei die Wahl zwischen dem Benutzernamen (VoIP-Benutzername, z. B. 2089) oder dem Anzeigenamen (z. B. Linus Wanner). Bestätigen Sie Ihre Eingabe mit dem Button Sichern (3).

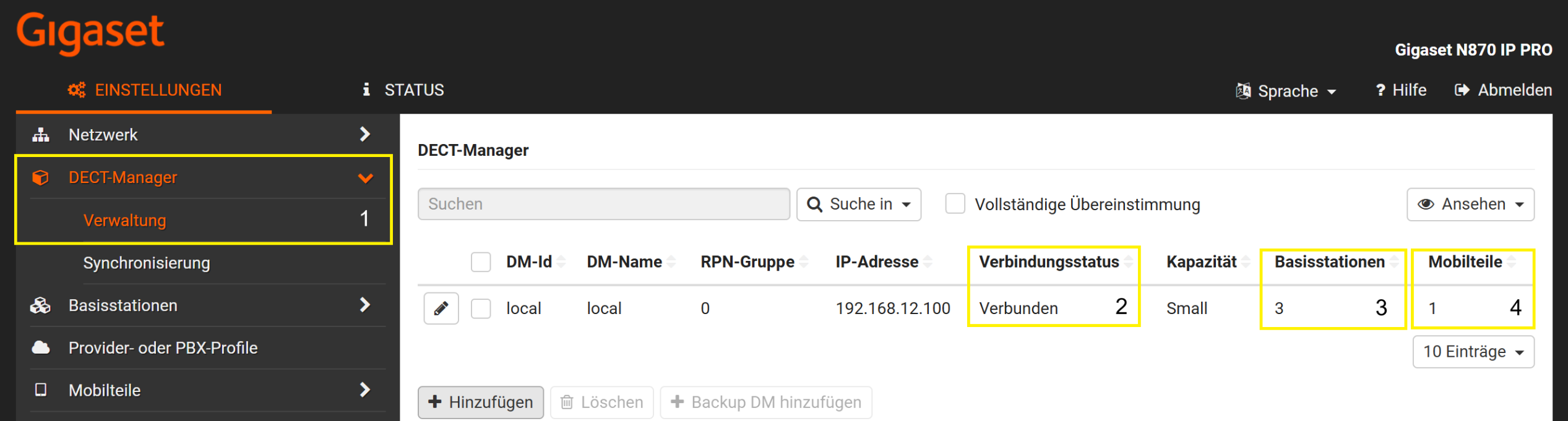

    12. Die Konfiguration ist nun abgeschlossen. Sie können den Status im Menü DECT-Manager → Verwaltung (1) überprüfen.
    Der Verbindungsstatus (2) zeigt den aktuellen Status an. Unter Basisstationen (3) sehen Sie, wie viele Basisstationen verbunden sind, und unter Mobilteile (4) wird angezeigt, wie viele Mobilteile mit den Basisstationen verbunden wurden.


    Zusätzlich weitere Basisstationen zur Erweiterung der Dect-Umgebung hinzufügen

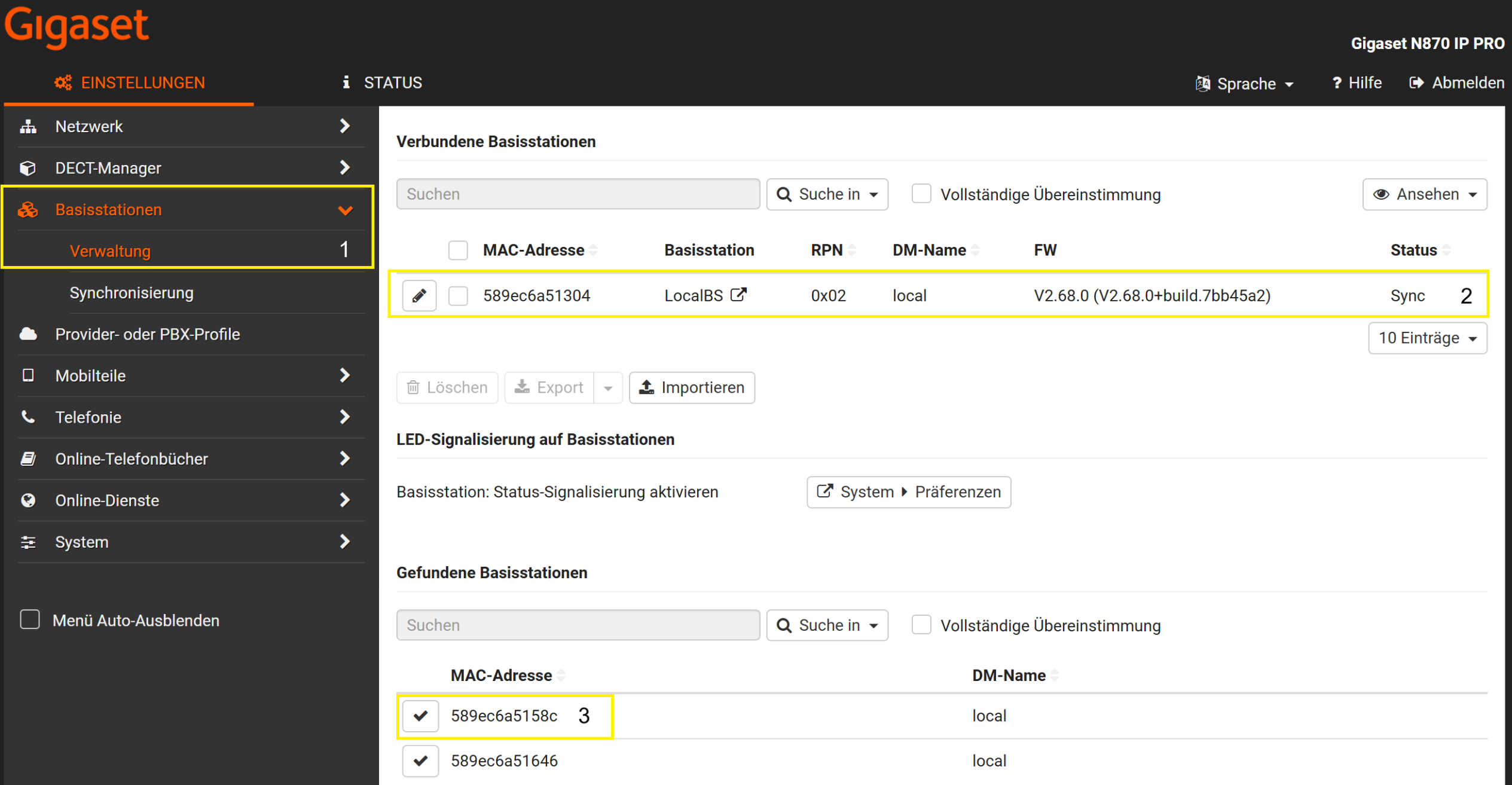

    13. Wenn Sie zusätzliche Basisstationen angeschlossen haben, können diese mit den nachfolgenden Schritten integriert werden. Wechseln Sie dazu in das Menü Basisstationen → Verwalten (1). Unter Verbundene Basisstationen wird Ihnen die bereits konfigurierte Basisstation (2) angezeigt.

    In der unteren Zeile unter Gefundene Basisstationen werden alle verfügbaren Basisstationen aufgelistet. Klicken Sie bei der gewünschten Basisstation auf das Häkchen (3), um diese zu bearbeiten.

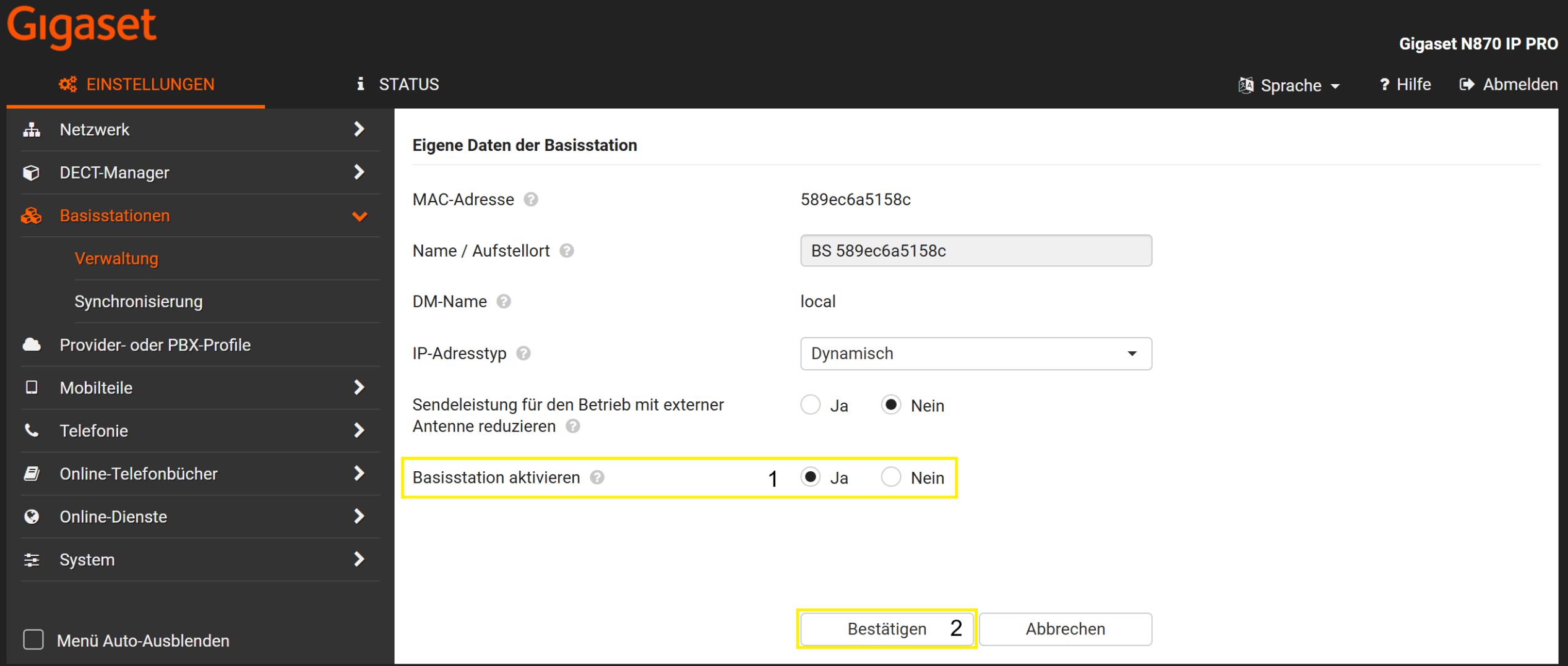

    14. Im neuen Fenster stellen Sie sicher, dass bei Basisstation aktivieren (1) die Option Ja ausgewählt ist. Speichern Sie anschliessend Ihre Eingabe mit dem Button Bestätigen (2).

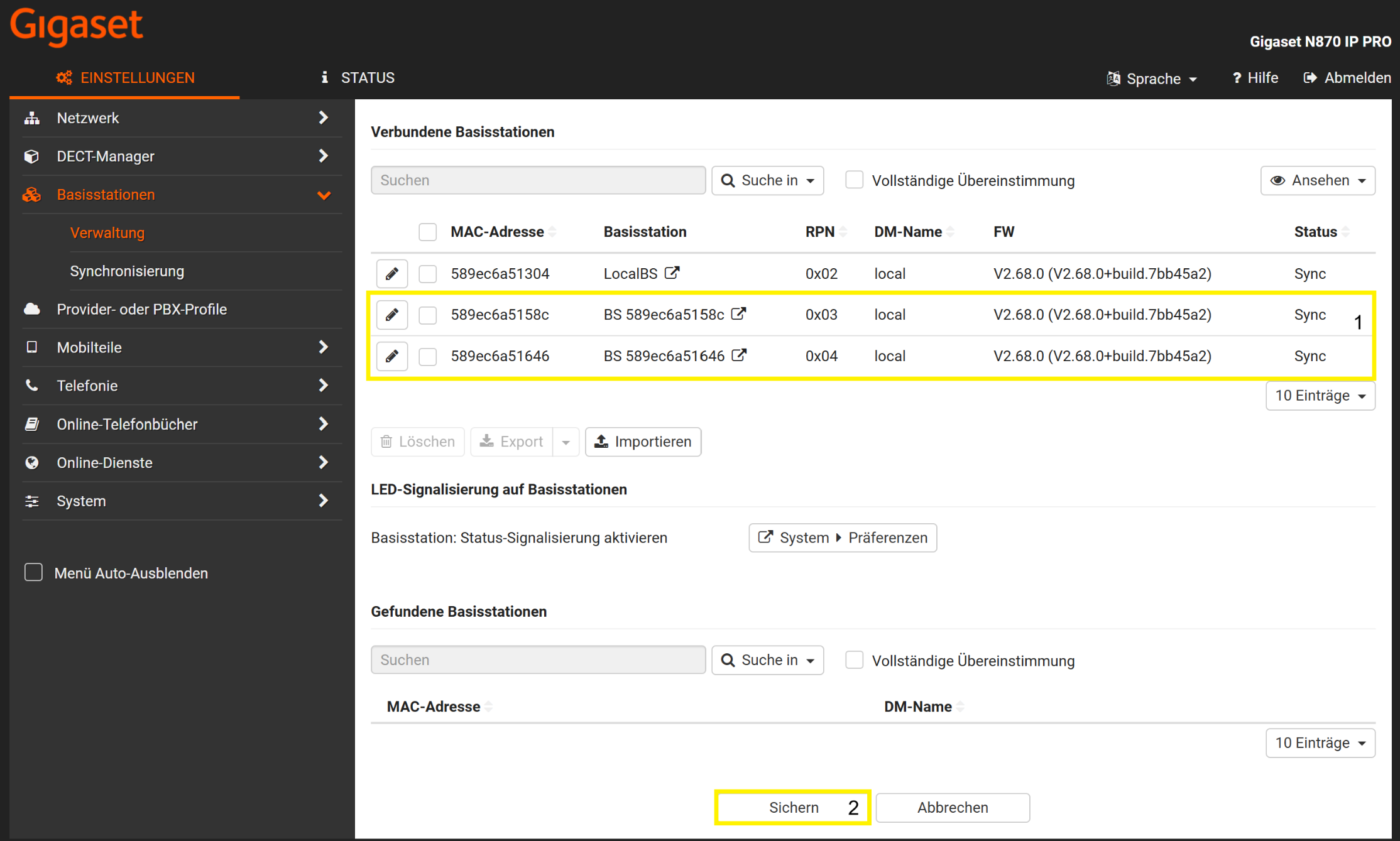

    15. Sobald Sie alle verfügbaren Basisstationen Ihrer Umgebung hinzugefügt haben, werden diese in der oberen Liste angezeigt. Stellen Sie bei Status (1) sicher, dass bei allen Sync angezeigt wird und die Basisstationen somit erfolgreich miteinander synchronisiert sind. Speichern Sie abschliessend die Konfiguration, indem Sie unten auf den Button Sichern (2) klicken.

    Wir wünschen Ihnen viel Vergnügen beim Telefonieren mit phonestar*!
