Yealink W80DM DECT Manager mit Basisstationen W80B konfigurieren

    Das Yealink W80DM eignet sich besonders für grössere Räumlichkeiten, die sich über mehrere Räume innerhalb Ihrer Unternehmung erstrecken. Mit nur wenigen Einstellungen kann der DECT-Manager zusammen mit den zusätzlichen Basisstationen sowie den Mobilteilen in Betrieb genommen werden.

    Detaillierte Angaben zum W80DM, DECT Manager (DM), und die W80B, Basisstation (B), erhalten Sie direkt bei Yealink oder bei Ihrem Distributor.

    Hersteller: Yealink
    Homepage: https://www.yealink.com/

    Installationsanleitung Yealink W80DM mit W80B und mit Mobilteilen

    1. Schliessen Sie die Yealink W80DM ans Stromnetz an und verbinden Sie diese mit Ihrem Netzwerk.

    2. Die aktuelle IP-Adresse des Dect Manager finden Sie im DHCP-Server in der Liste der registrierten DHCP-Clients.
    Hinweis: Detaillierte Informationen finden Sie im Handbuch des Herstellers.

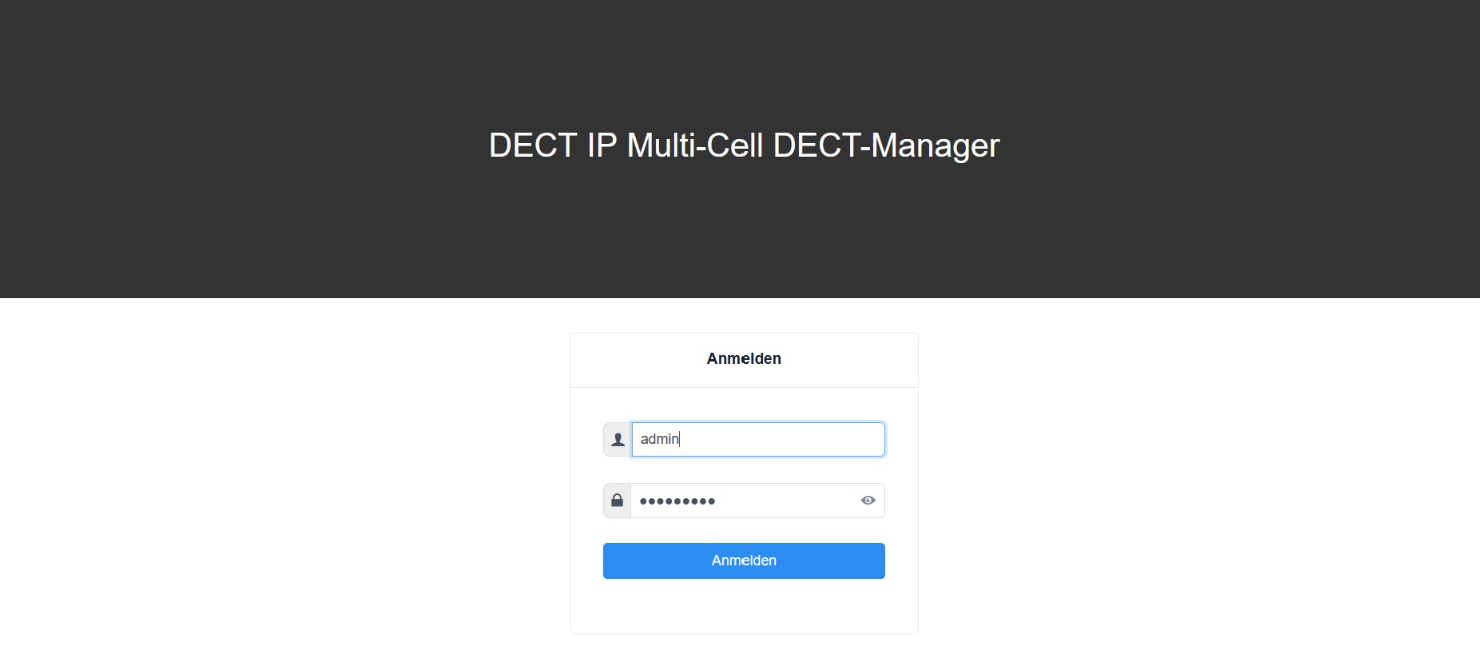

    3. Geben Sie nun die IP-Adresse in Ihrem Browser ein. (z.B. 192.168.x.x) und loggen Sie sich ein.

    Wenn Sie die Login-Daten noch nie geändert haben, lauten diese wie folgt:
    Username = admin
    Password = admin
    Wichtig: Aus Sicherheitsgründen sollte das Passwort nach erfolgreicher Konfiguration geändert werden!

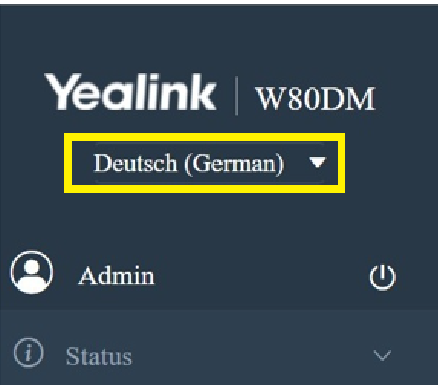

    4. Wählen Sie oben links die Sprache des Webinterface aus.

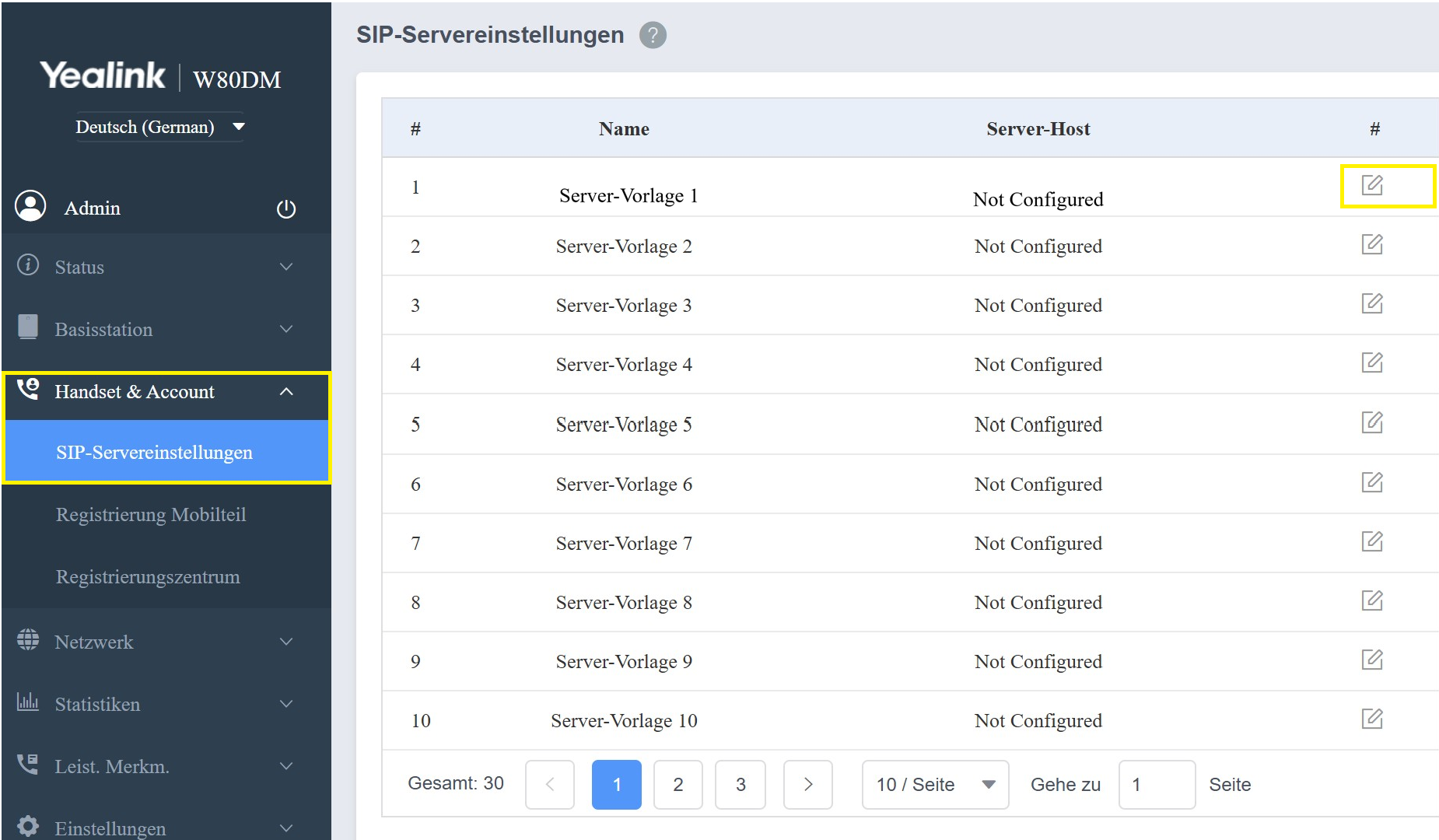

    5. Gehen Sie als Erstes über das Menü zu Handset & Account und anschliessend zu den SIP-Servereinstellungen. Wählen Sie die Server-Vorlage 1 und klicken Sie rechts hinten auf das Icon, damit sich ein neues Fenster öffnet, in dem Sie die Vorlage bearbeiten können.

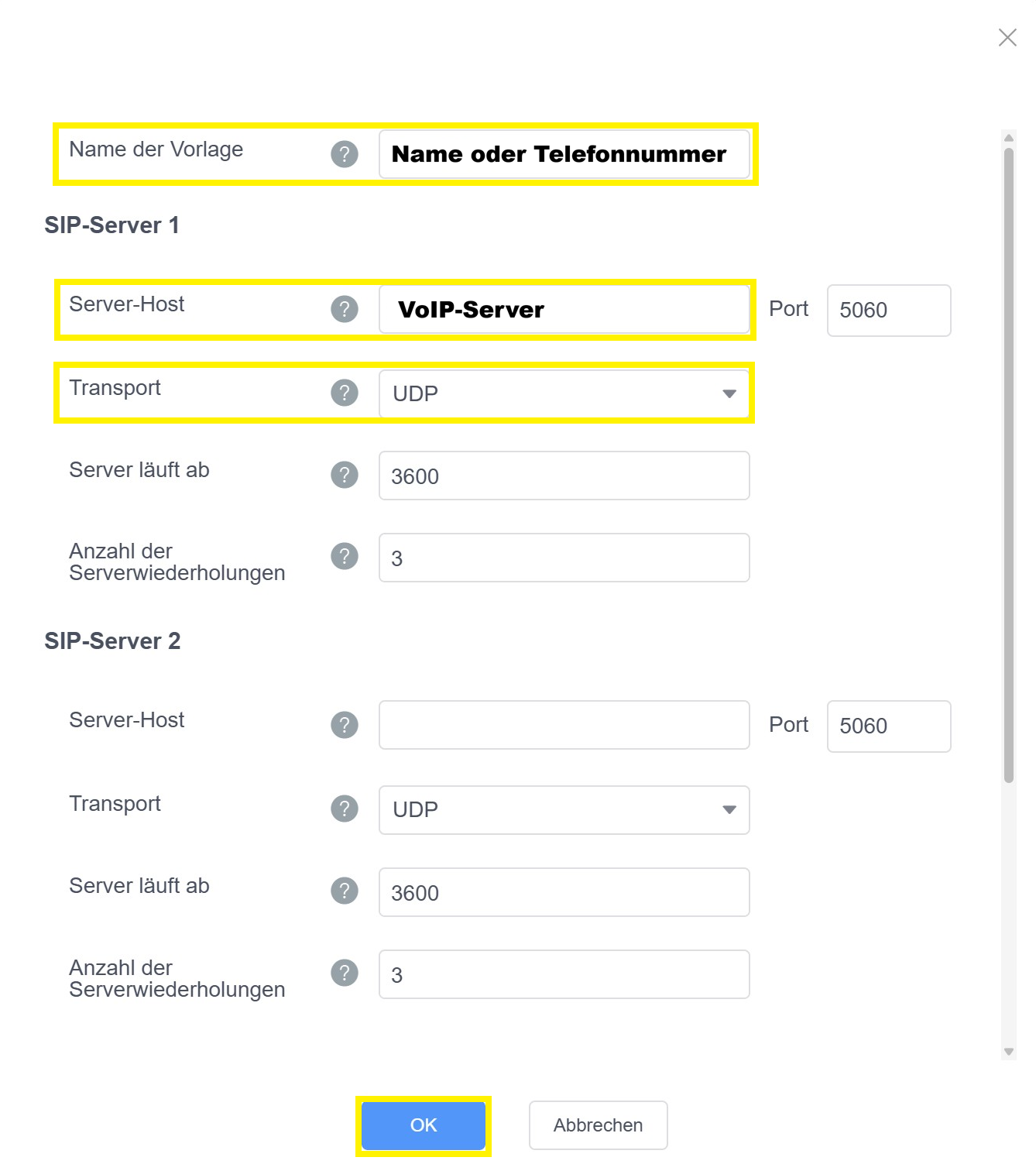

    6. Betiteln Sie nun die Vorlage mit einem Namen oder einer Telefonnummer und tragen Sie bei Server-Host den VoIP-Server Ihrer Nebenstelle ein sowie unter Transport wählen Sie UDP.  Bestätigen Sie Ihre Eingabe mit dem Button OK.

    WICHTIG: Die Konfigurationsdaten, also in diesem Fall den VoIP-Server, finden Sie im phonestar* Kundenportal über das Menü --> Telefonanlage --> Endgeräte --> Nebenstelle --> Konfiguration --> Button ANZEIGEN klicken. Weitere Informationen zu Nebenstellen

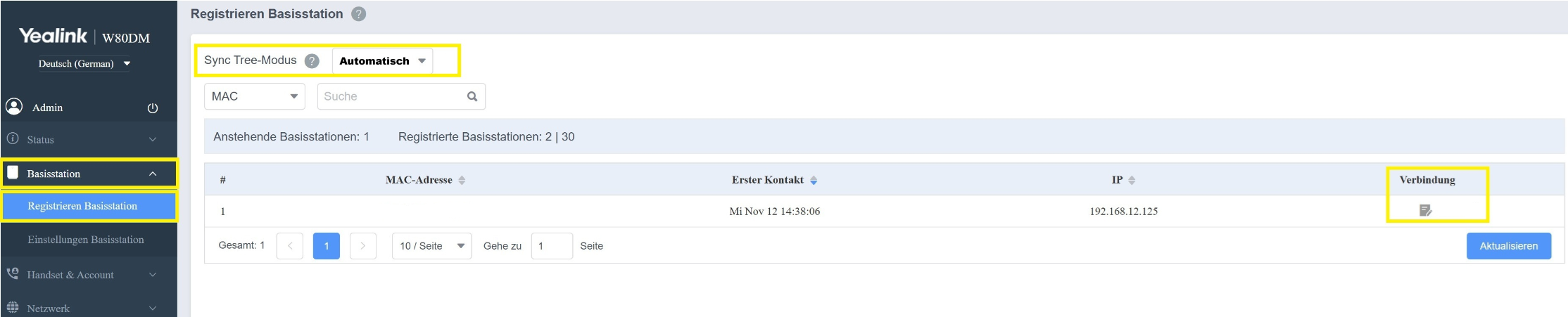

    7. Im nächsten Schritt werden die Basisstationen mit dem DECT-Manager verbunden. Stellen Sie sicher, dass die Basisstation im selben Netzwerk wie der DECT-Manager angeschlossen und verbunden ist.  Öffnen Sie nun den Menüpunkt Basisstation → Basisstation registrieren. Achten Sie darauf, dass im Dropdown-Menü bei „Sync Tree-Modus“ die Option „Automatisch“ ausgewählt ist. Klicken Sie anschliessend im Reiter „Verbindung“ auf das Icon, damit sich die Eingabemaske öffnet.


    Wichtig: Jede Yealink W80B erhält eine interne IP-Adresse. Wenn Sie die Konfiguration in einem anderen Netz machen, muss nach der Installation die interne IP-Adresse überprüft werden. Falls diese nicht angepasst wird, muss diese manuell angepasst werden.

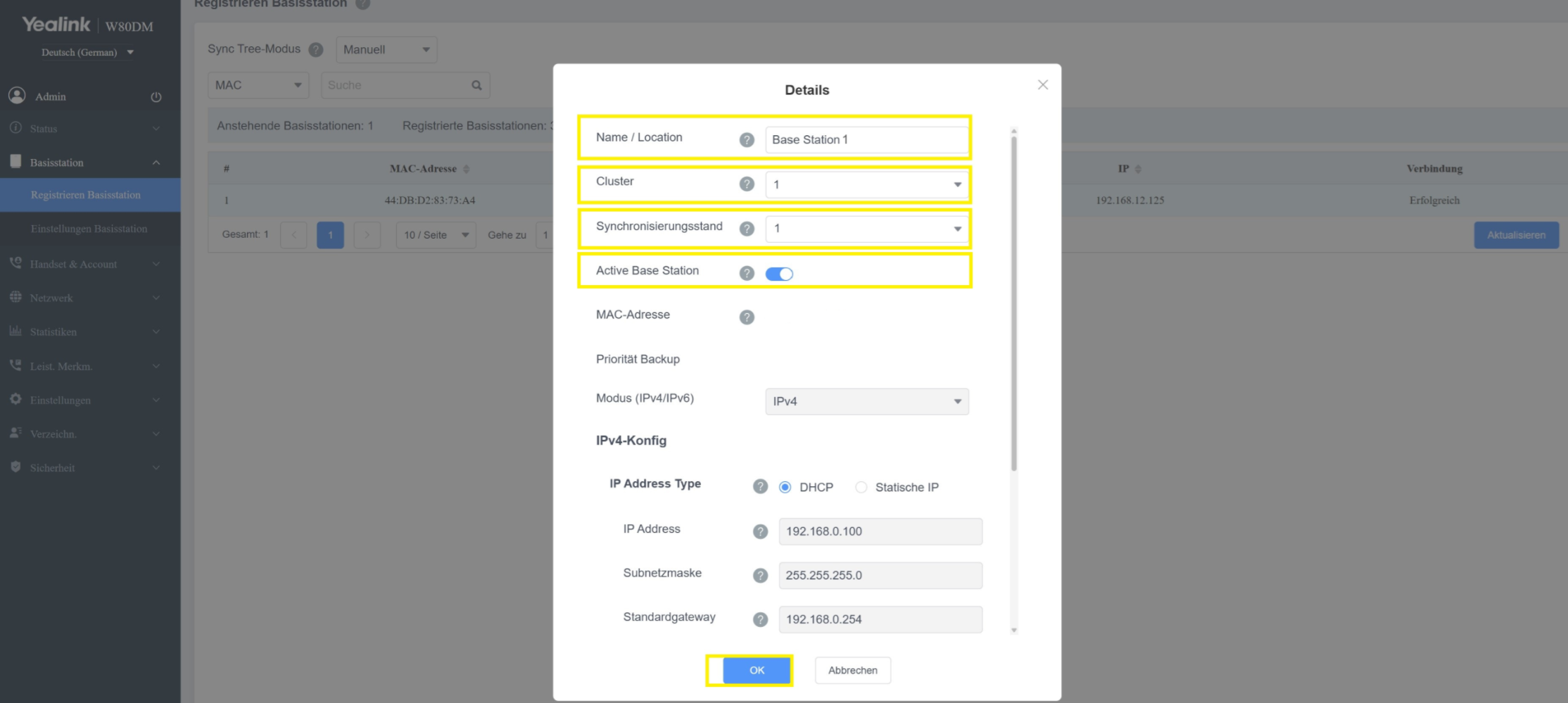

    8. In der Eingabemaske können Sie die Basisstation unter Name / Location benennen. Wählen Sie Cluster 1 aus und den Synchronisierungsstand 1. Wichtig ist, dass die zusammengehörigen Basisstationen im selben Cluster sind und die zentrale Basisstation den Synchronisierungsstand 1 hat, also unbedingt Kennzeichnen, sowie die Basisstationen links und rechts den Synchronisierungsstand 2 usw. hat. Beispiel (3/2/1/2/3). Stellen Sie den Regler bei Active Base Station auf Ein, um die Basisstation zu aktivieren. Bestätigen Sie Ihre Eingaben mit OK.

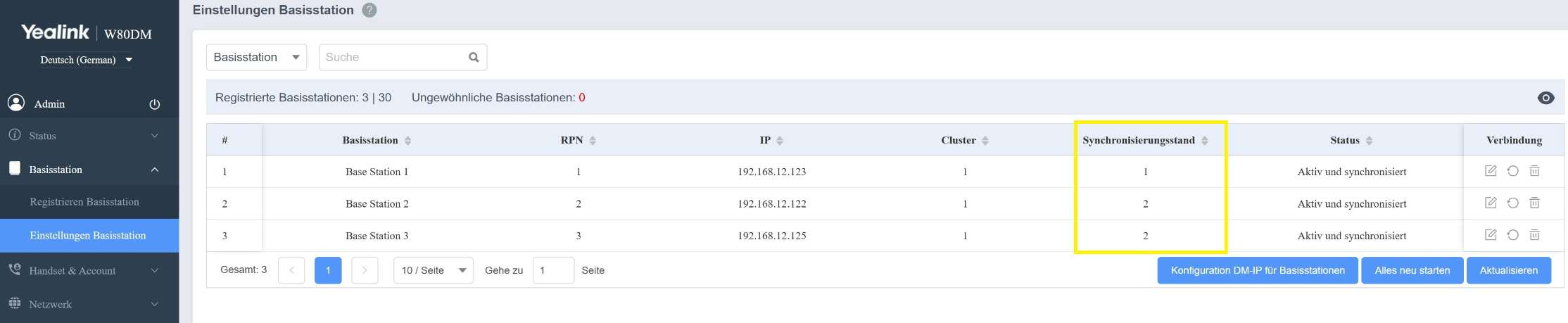

    9. Anschliessend können Sie im Menüpunkt „Einstellungen Basisstation“ den Status sowie die Einstellungen der Basisstationen überprüfen.

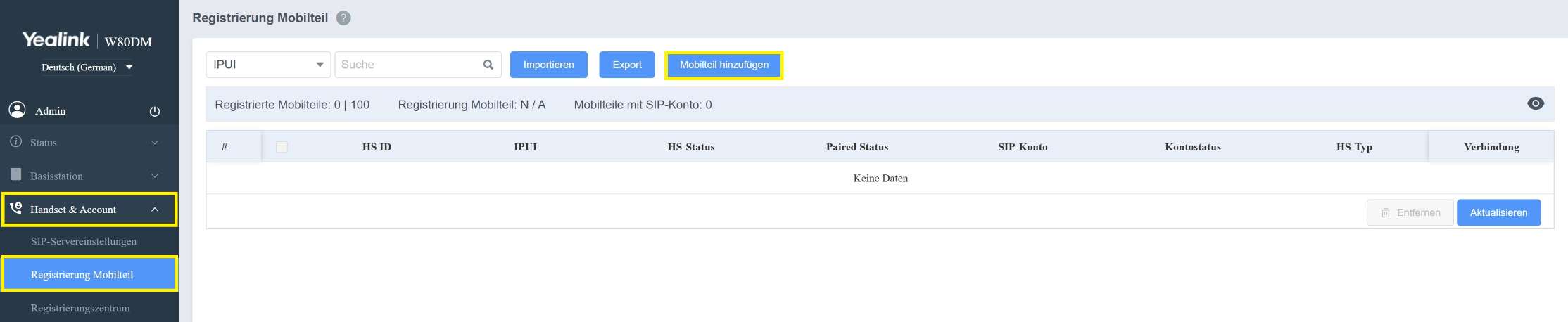

    10. Wechseln Sie zum Menüpunkt „Handset & Account“ und anschliessend zu „Registrierung Mobilteil“. Klicken Sie dort auf den Button „Mobilteil hinzufügen“. Achten Sie darauf, dass Sie Ihr Mobilteil in den Registrierungsmodus versetzen. Auf dem Mobilteil finden Sie den Registrierungsmodus über das Menü --> Einstellung --> Registrationen.

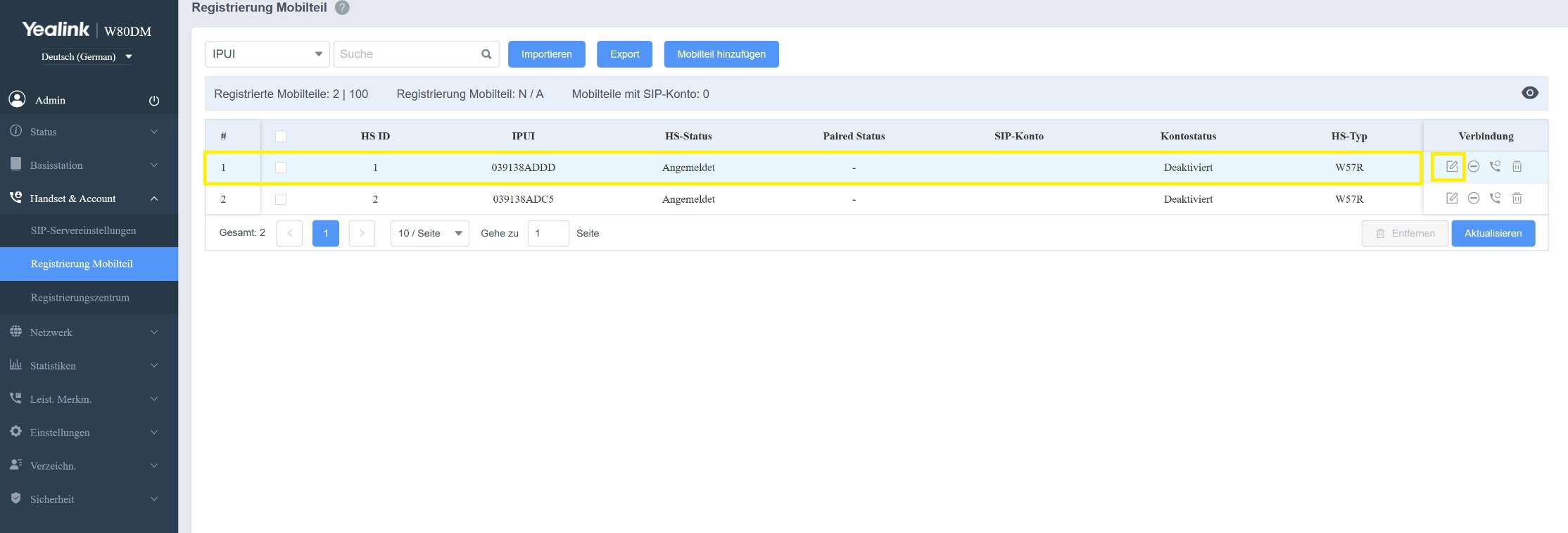

    11. Sobald das Mobilteil verbunden wurde, erscheint dieser in der Liste. Sie können anschliessend in der Spalte „Verbindung“ auf das Bearbeiten-Icon klicken, damit sich die neue Eingabemaske öffnet.

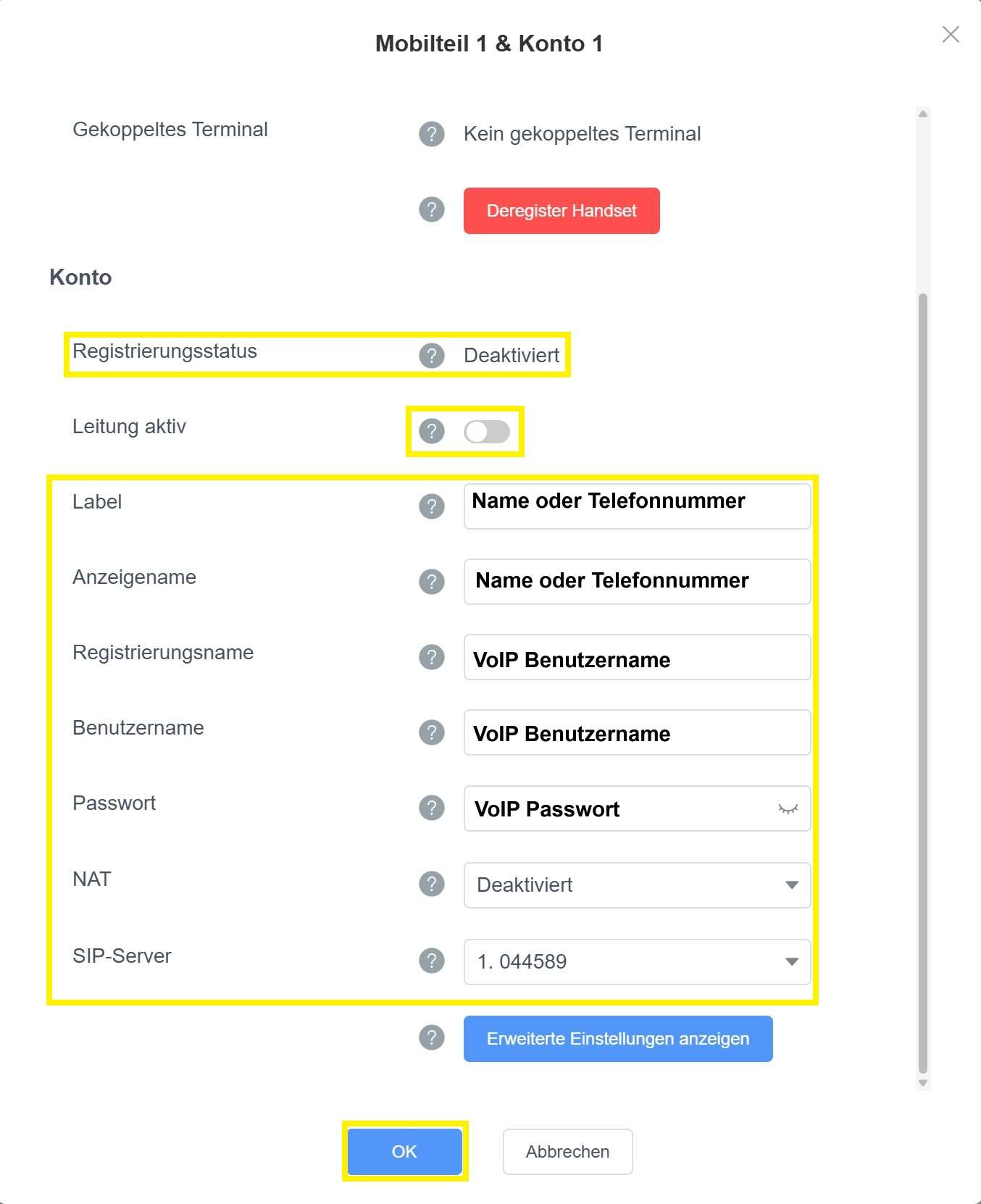

    12. Tragen Sie nun die Konfigurationsdaten der entsprechenden Nebenstelle ein.

    • Leitung aktiv: Aktiviert

    • Label: Name oder Telefonnummer (Beispiel: Hans Muster oder 0551234567)

    • Anzeigename: Name oder Unternehmen (Beispiel: Hans Muster oder Test AG)

    • Registrierungsname: VoIP-Benutzername (Beispiel: 2000)

    • Benutzername: VoIP-Benutzername (Beispiel: 2000)

    • Passwort: VoIP-Passwort

    • SIP-Server: Wählen Sie den entsprechenden Server aus, den Sie bei Punkt 6 angelegt haben


    WICHTIG: Die Konfigurationsdaten finden Sie im phonestar* Kundenportal über das Menü --> Telefonanlage --> Endgeräte --> Nebenstelle --> Konfiguration --> Button ANZEIGEN klicken. Weitere Informationen zu Nebenstellen


    13. Um den Vorgang abzuschliessen drücken Sie auf Ok.


    → Anschliessend sehen Sie anhand der Registrierungs-Status (“Angemeldet“), ob die Konfiguration erfolgreich war. Mittels dem Status unter Leitung aktiv lässt sich die VoIP Verbindung deaktivieren, ohne dass die Einstellungen verloren gehen. Um die Verbindung wieder zu aktivieren, können Sie einfach wieder den Status unter Leitung aktiv auf Aktiviert setzen und sichern.

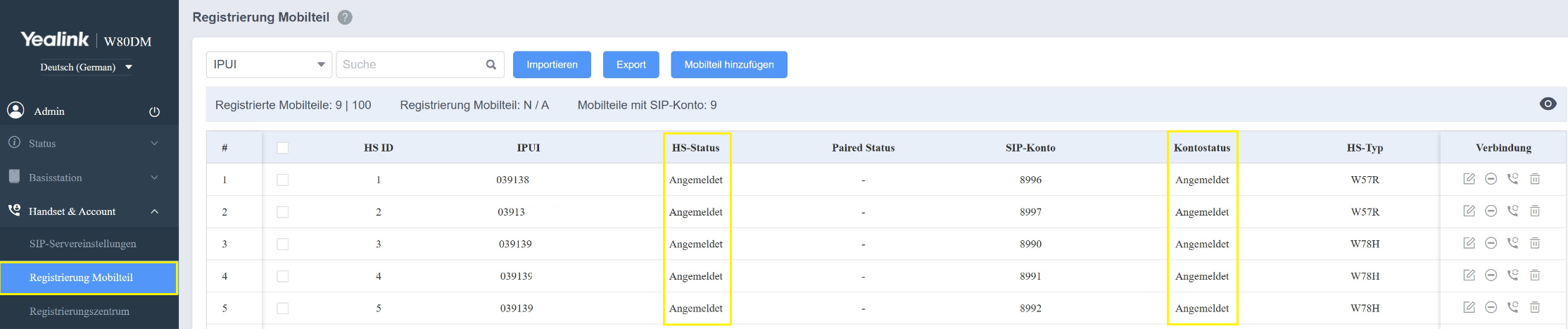

    14. Abschliessend ist in der Übersicht des Menüpunkts „Registrierung Mobilteil“ ersichtlich, ob die Mobilteile korrekt konfiguriert wurden und der Kontostatus auf „Angemeldet“ steht.


    15. Die Konfiguration ist nun abgeschlossen.

    Wir wünschen Ihnen viel Vergnügen beim Telefonieren mit phonestar*!
